1 概述

装配式高隔声隔墙系统是以双空腔竖龙骨、天地龙骨、加强横龙骨、贯穿龙骨形成龙骨隔墙架构，内部插装复合隔声板构成多空腔多功能隔声构造，双面封装单层或双层基层板，接缝处采用接缝纸带及嵌缝膏进行接缝，表面可进行多样装饰处理或直接干挂装饰墙板，构成墙体、管线、装饰一体化非承重装配式加强型高隔声隔墙系统。该系统整体结构为标准化的装配式结构，预设管线孔方便了水管、线管的铺设，有效解决了线盒安装、窜声等问题；具有高隔声、防火、环保、抗震减振、自重轻、标准化程度高、施工效率快、免管线开槽等特点。

2  适用范围

适用于医疗康养、公寓酒店、商住办公、会展中心、体育场馆、厂房等公建项目。

3 材料、尺寸构造

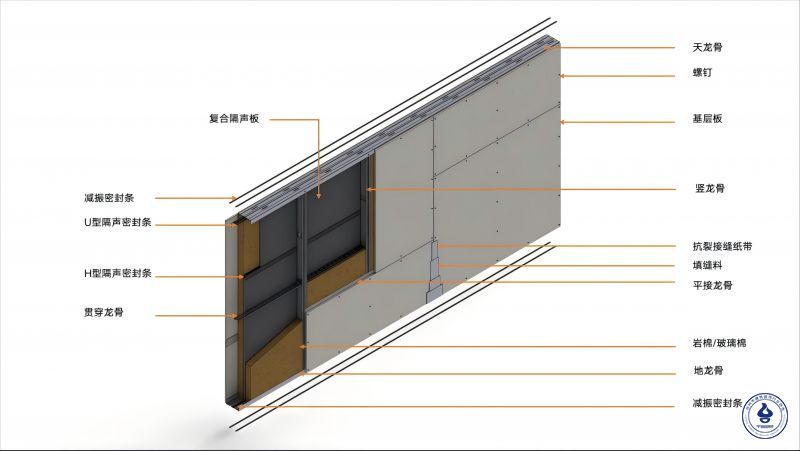

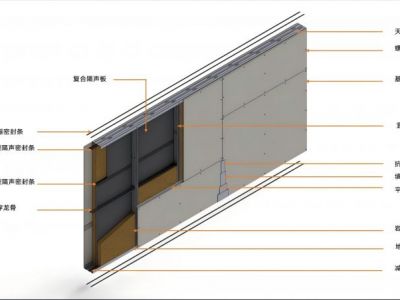

图1. 装配式高隔声隔墙系统构造

竖龙骨：116/112/82*45*0.6/0.7*定制mm，工厂定制化生产，CHC型构造，独特的H型异形卡槽设计槽12～13mm数控间距可调，便于隔声板安装并预留“湿胀干缩”变形空间，卡槽异形加强设计，防止变形。四空腔结构，异形贯穿孔设计，便于管线敷设安装，与隔声板形成SI管线分离、高隔声构造，同时便于贯穿龙骨穿越、限位、提升墙体整体强度。

天地龙骨：118/114/84*35*0.6/0.7*3000mm，独特的 U 型卡槽设计增加龙骨整体刚性强度，同时可改变声波传导路径，弱化声波传导；断声孔设计双重弱化声波传导，同时可作为螺丝安装预冲孔，螺丝安装间距可控，提高安装效率。

贯穿龙骨：38/36*12*0.6/0.7mm*3000mm，穿线孔预冲孔设计，方便管线穿越，容错率高；与竖龙骨贯穿孔（方形）贯穿、限位固定，提高整体墙体强度。

    H型隔声密封条：H12/H10，隔声板上下搭接处柔性连接，减震、防变形；提高隔声板连接处隔声密封性能（参考门窗隔声密封原理）。

防火多功能隔声板：600/400*2440*12/10mm，隔声性能优越，单板隔声≥37分贝；高密度基层，握钉力≥40N/mm；A1级不燃，耐火极限≥3h；保温隔热，降低能耗；零甲醛，防潮、防虫，抗腐蚀，耐久性强。

该集成墙体系统技术性能：耐火性能≥2h；隔声≥51db；抗撞击性能满足GB相关要求。

4 设计、生产及施工依据，专利技术等

GB 50016《建筑设计防火规范》

GB50118《民用建筑隔声设计规范》

GB／T11981《建筑用轻钢龙骨》

JCT 558《建筑用轻钢龙骨配件》

GB/T25970《不燃无机复合板》

GB8624《建筑材料及制品燃烧性能分级》

GB/T 19889.3《声学建筑和建筑构件隔声测量 第 3 部分：建筑构件空气声 隔声的实验室测量》等

专利技术：

ZL 2022 2 3318136.6《一种用于装配式高隔声隔墙系统的竖龙骨》

ZL 2023 2 3654500.0《竖龙骨及其具有该竖龙骨的高隔声隔墙系统》

5  示例图片

图4. 装配式高隔声隔墙现场施工图
