1 概述

装配式地面系统是指由18厚硅酸钙板作为支撑构造，下部采用可调节地脚螺栓以及专用连接件组合而成的地面架空功能模块，是一种工业化生产，采用干式工法、现场组合安装而成的集成化地面部品。

装配式地面技术通过专用配件连接，铺设于建筑楼地面上，与建筑楼地面形成一定的空腔，空腔内可以敷设管线设备，实现了管线与主体结构的分离。装配式地面可根据设计要求，集成保温、地面采暖等相关技术，在其上可铺装各种地面饰面材料，满足不同场景使用需求。

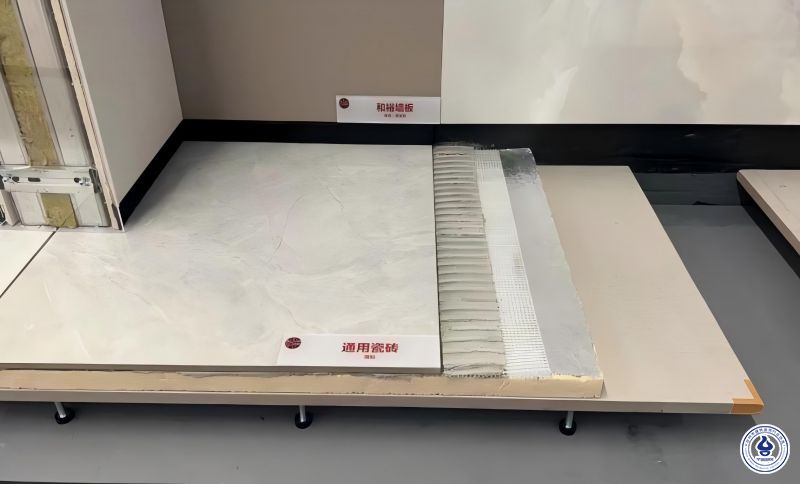

 图1. 装配式地面系统

2 适用范围

适用工程：民用住宅、宿舍、公共建筑；

适用部位：室内装饰（住宅居室、办公、商业空间）；

适用于民用住宅、宿舍、公共建筑等地面装饰。

3 材料、尺寸构造

和坤架空地面-18系列

产品规格：600*600*18mm、600*1200*18mm；

产品自重：34.6k g / ㎡（内部称重值）；

地脚间距：300mm（平均）；

地面高度：最低完成高度41mm（含10mm地饰面层）；

荷载参数：集中载荷=3136 N，均布荷载=13066N；

应用场景：居室、厨房以及其他非大量人流的空间。

4 设计、生产及施工依据，专利技术等

技术先进性说明：

1. 部品集成度高，现场装配效率高；

2. 支撑结构牢固耐久且平整度高；

3. 脚感厚实、体验感好。

标准规范：

《民用建筑隔声设计规范》GB 50118-2010

《预制轻薄型热水辐射供暖板》GB/T 29045-2012

《装配式内装修技术标准》JGJ/T491-2021

5 示例图片

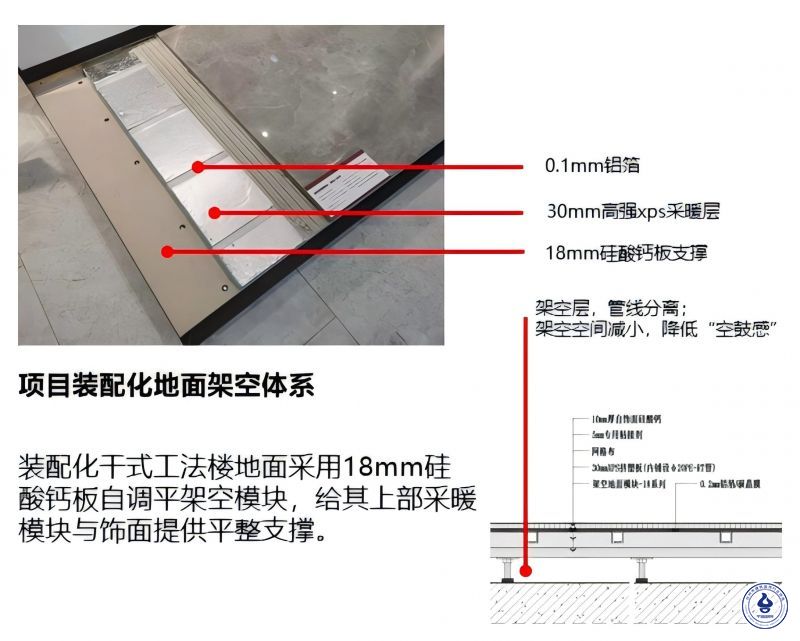

图2. 装配式地面架空体系
