1 概述

用于室内基本全场景适配的适用于一种模块化装配式内隔墙系统，符合国家/行业/地方/团体相关标准要求，SI 管线分离，可拆装结构，运营维护便捷。产品有：100/150/200系列可拆装成品钢质复合墙体。产品保用30年以上，安装周期至少缩短一半，90%工厂化率，90%可回收率。隔声标准系数极高。

2 适用范围

医院、学校、办公、酒店、公寓等全适配公建类项目非承重墙体。

3 材料、尺寸构造

1. 采用魔墙龙骨和外包钢制面板+一体化装饰面板的构造形式，内部龙骨结构与上下部品部件一体连通；

2. 墙体系统厚度 100系列，150 和   2 0 0  系列墙内可集成各种设备带、走线等功能；饰面板采用0.45-0.6防盐雾钢板，芯板为石墨/普通匀质板系列裸板/强固型芯板等；

3. 每个模块可以单独拆卸，便于强弱电检修：钢质饰面板与结构框架采用挂钩式连接，空腔内填充隔声材料，钢质饰面板与挂钩一体成型，主立柱与横挡采用承插式快装钥匙扣锁定连接，无焊接，预制布线孔位管线一体化集成，每个模块可重复拆装循环使用；

4. 隔音性能：计权隔声量 RW≥45-55dB；

5. 燃烧性能：钢板（预辊涂/喷涂）、钢骨架均满足 A 级燃烧性能；

6. 环保性能：符合 E N F 级 绿色建筑评分要求；

7. 结构框架采用优质镀锌钢材，采用冷弯技术一次成型，不焊接；

8. 墙内为双空腔结构，可预装龙骨预制线管孔洞，墙体面板预设孔位安装开关、插座及控制面板，实现管线分离，并可按模块实现管线一体化；

9. 结构框架与上下天地轨连通；

10. 可选专业防火配置；耐火时限100系列≥60 分钟，150/200系列≥120/180分钟；

11. 产品信息可追溯，90%支持循环再利用。

4 设计、生产及施工依据，专利技术等

《建筑材料及制品燃烧性能分级》GB8624

《钢产品镀锌层质量试验方法》GB/T 1839

《磁性基体上非磁性覆盖层 覆盖层厚度测量 磁性法》GB/T4956

《公共场所卫生检验方法第 2 部分：化学污染物》GB/T18204

《建筑构件耐火试验方法》GB/T9978

《聚氯乙烯覆膜金属板》GB/T18847

《声学建筑和建筑构件隔声测量》GB/T19889.3/ISO140-3:1995

《金属及金属复合材料吊顶板》GB/T23444

《建筑用轻质隔墙条板》GB/T 23451

《室内空气》ISO16000

《建筑室内用预制金属面板复合墙体》T/ZZB2174 等规范要求。

5 示例图片

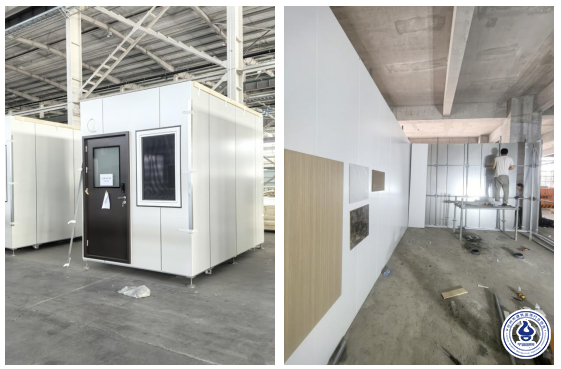

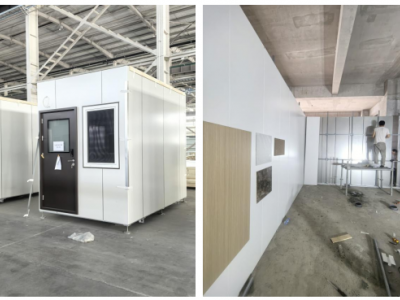

图1. 海外出口仓板系列
