1 概述

架空地面系统由支撑调节件、基层板、平衡层及饰面层（或含采暖层）等装配而成，具有管线安装空间的地面系统。

2 适用范围

新建、改建、扩建的民用建筑，包括住宅、公寓、写字楼、酒店、医院、学校等室内装修工程项目楼地面施工，尤其适用于有装配式要求的项目楼地面施工。

3 材料、尺寸构造

1. 其中基层板、平衡板为无石棉硅酸钙板属于A1级防火材料；

2. 采暖模块采用高密度挤塑板、上面铺设铝模反射层；

3. 地脚螺丝为不锈钢材质，可调节高度30～100mm；

4. 构造简介

A.供暖型地面系统构造示意图见图1、图2：

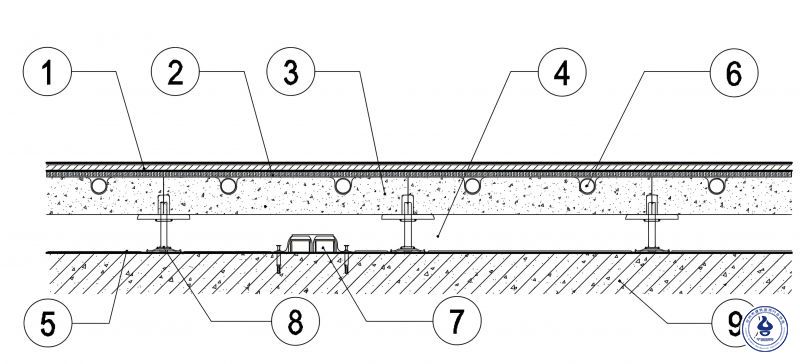

图1. 供暖型地面系统构造示意图A

1—饰面层；2—平衡层； 3—供暖型预制沟槽基层板；4—调平架空管线层；5—反射隔热层（根据设计要求选用）；6—地暖管；7—设备管线；8—可调节地脚组件（示意）；9—结构层。

图2. 供暖型地面系统构造示意图B

1—饰面层； 2—平衡层；3—挤塑聚苯乙烯泡沫板地暖模块； 4—地暖管；5—调节支撑；6—基层板；7—设备管线；8—结构层。

B.非采暖架空地面详见图3：

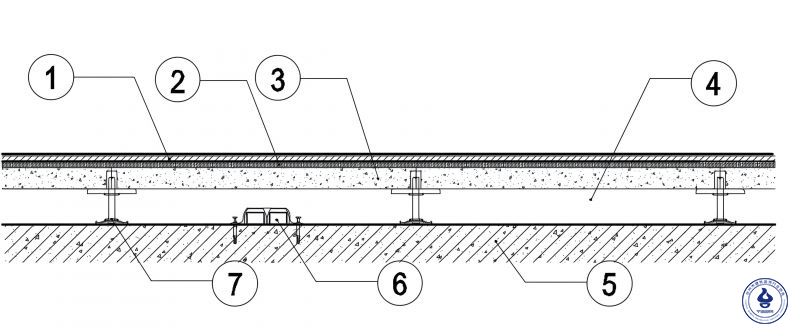

图3. 非供暖型地面系统构造示意图

1—饰面层；2—平衡层（根据设计要求）；3—基层板；4—调平架空管线层；5—结构层；6—设备管线； 7—可调节地脚组件。

4 设计、生产及施工依据，专利技术等

《建筑地面工程施工质量验收规范》GB50209

《建筑装饰装修工程质量验收标准》GB50210

《建筑用轻钢龙骨》GB/T11981

《人造板及其制品甲醛释放量分级》GB/T 39600

《纤维增强硅酸钙板第一部分无石棉硅酸钙板》JCT 564.1。

5 示例图片

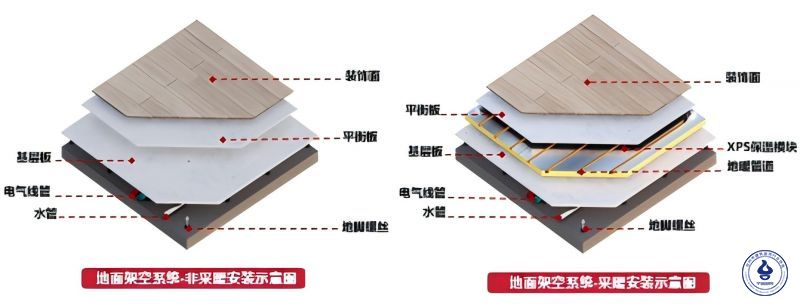

图4. 地面架空系统
