1 概述

网络架空地板是一款高品质装配式整体地面产品，由金属调节脚及承重板面构成，可搭配地暖功能层组合而成的装配式架空地面产品，可灵活配置走线槽等，面层可实现地毯、瓷砖、石材、PVC等多种效果。拆装灵活方便，便于走线，有可移动固定资产美誉。

2 适用范围

适用于办公楼宇、酒店、公寓等业态，有地面架空的装配式场景需求。

3 材料、尺寸构造

1. 网络地板由架空板基层和承重支架构成；

2. 网络地板标准规格如下：

          3. 构造简介

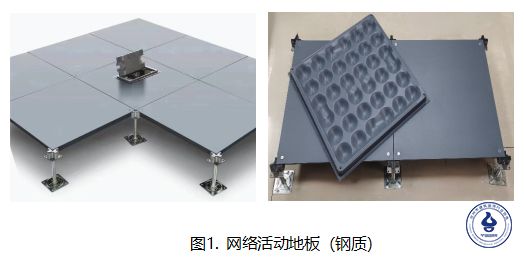

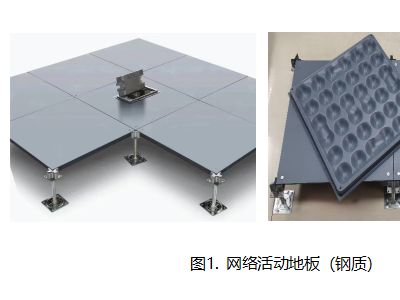

（1）网络活动地板（钢质）下钢板经拉伸成球形状与上钢板平板经点焊成型，内腔填充轻质发泡水泥而成，全包钢无贴面，材料燃烧性能A级，荷载性能方面最低配CQ级（超轻型）当集中荷载达到 1.96KN，均布荷载 9.72KN/m²时，挠度≤2mm；

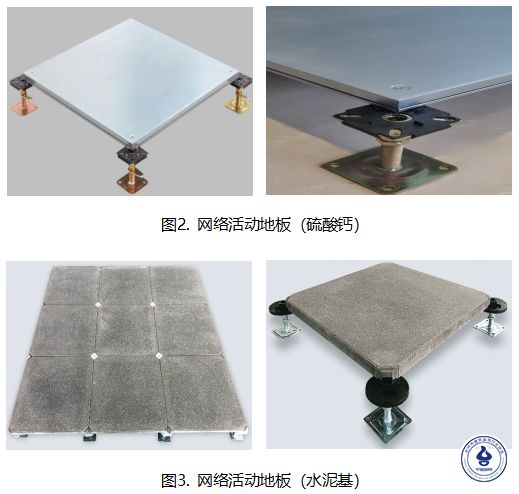

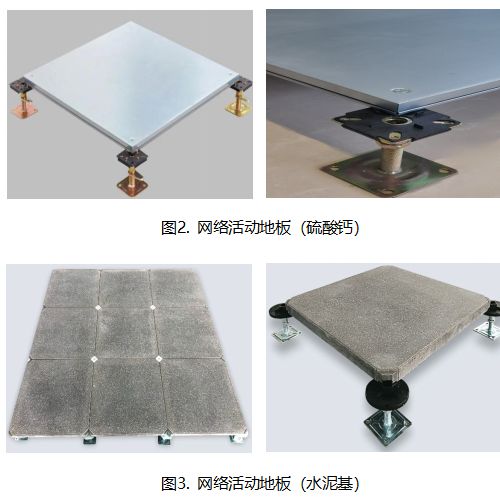

（2）网络活动地板（硫酸钙）基板采用优质硫酸钙材料、六面全包镀锌钢板。材料燃烧性能A级，荷载性能方面最低配B级（标准型）当集中荷载达到 4.45KN，均布荷载2.3KN/m²时，挠度≤2mm；

（3）网络活动地板（水泥基）基板采用无机质水泥基。材料燃烧性能A级，荷载性能方面最低配CQ级（标准型）当集中荷载达到1.96KN，均布荷载 9.72KN/m²时，挠度≤2mm。

4 设计、生产及施工依据，专利技术等

依据标准：

1.《防静电活动地板通用规范》                   【SJ/T10796-2001】

2.《防静电活动地板通用规范》                   【GB/T36340-2018】

3.《防静电地面施工及验收规范》                 【SJ/T31469-2002】

4.《建筑工程施工质量验收统一标准》             【GB50300-2001】

5.《建筑装饰装修工程质量验收规范》             【GB50210-2001】

6.《建筑地面工程施工质量验收规范》             【GB50209-2002】

7.《建筑内部装修设计防火规范》                 【GB50222-95】

8.《建筑与建筑群综合布线系统工程设计规范》     【GB/T50311-2000】

9.《建筑与建筑群综合布线工程设计规范》         【GB/T50312-2000】

10.《建筑材料及制品燃烧性能分级》              【GB8624-1997】

专利技术：

一种装配式无机质活动地板ZL 202320788288.8（实用新型）

一种高度可调的高承载力支架 ZL 2020200588052（实用新型）

一种网络地板 ZL 201921357700.0（实用新型）

一种便于拆装的OA网络地板 ZL 201820511948.7（实用新型）

一种支撑效果良好的OA网络地板 ZL 201820506564.6（实用新型）

5 示例图片
